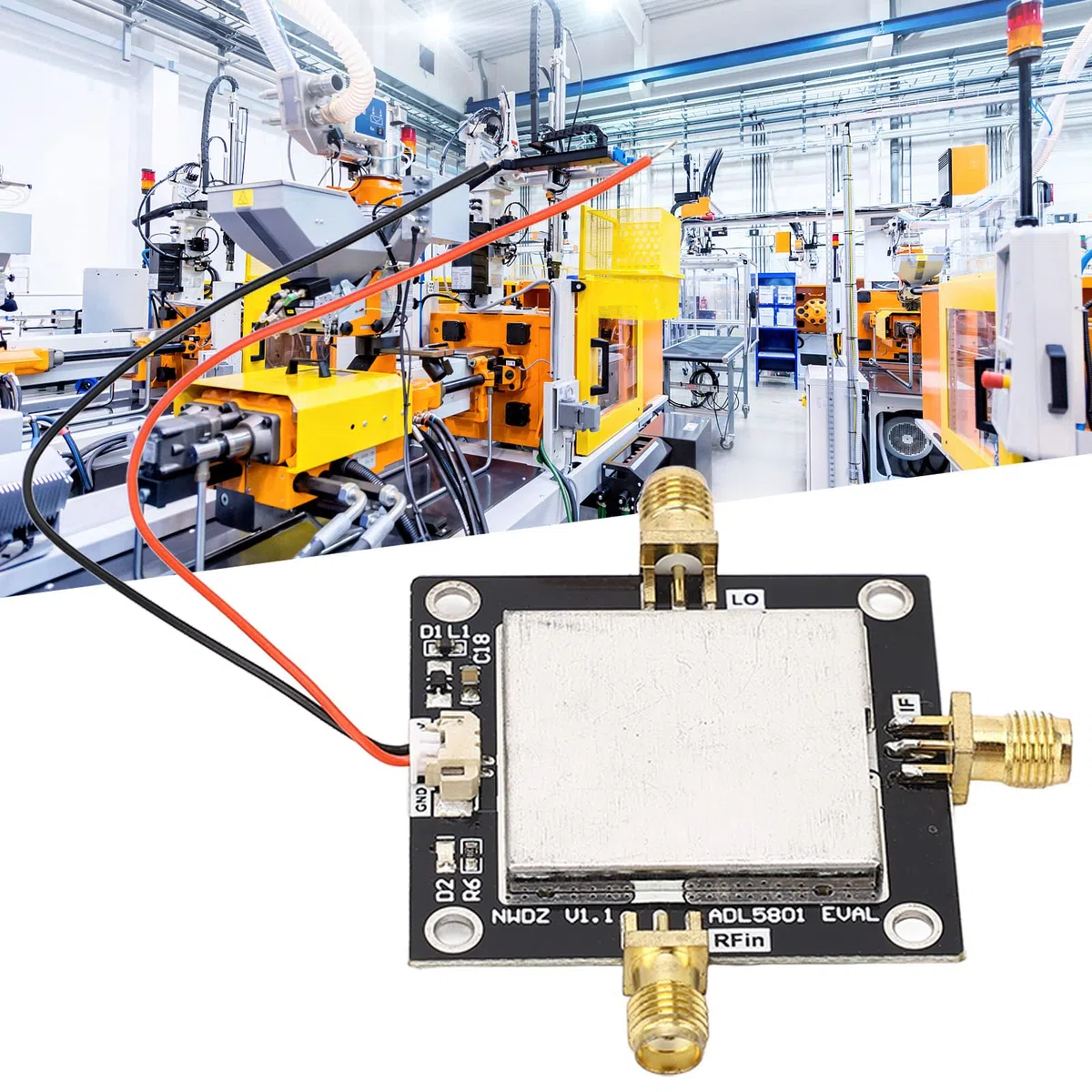

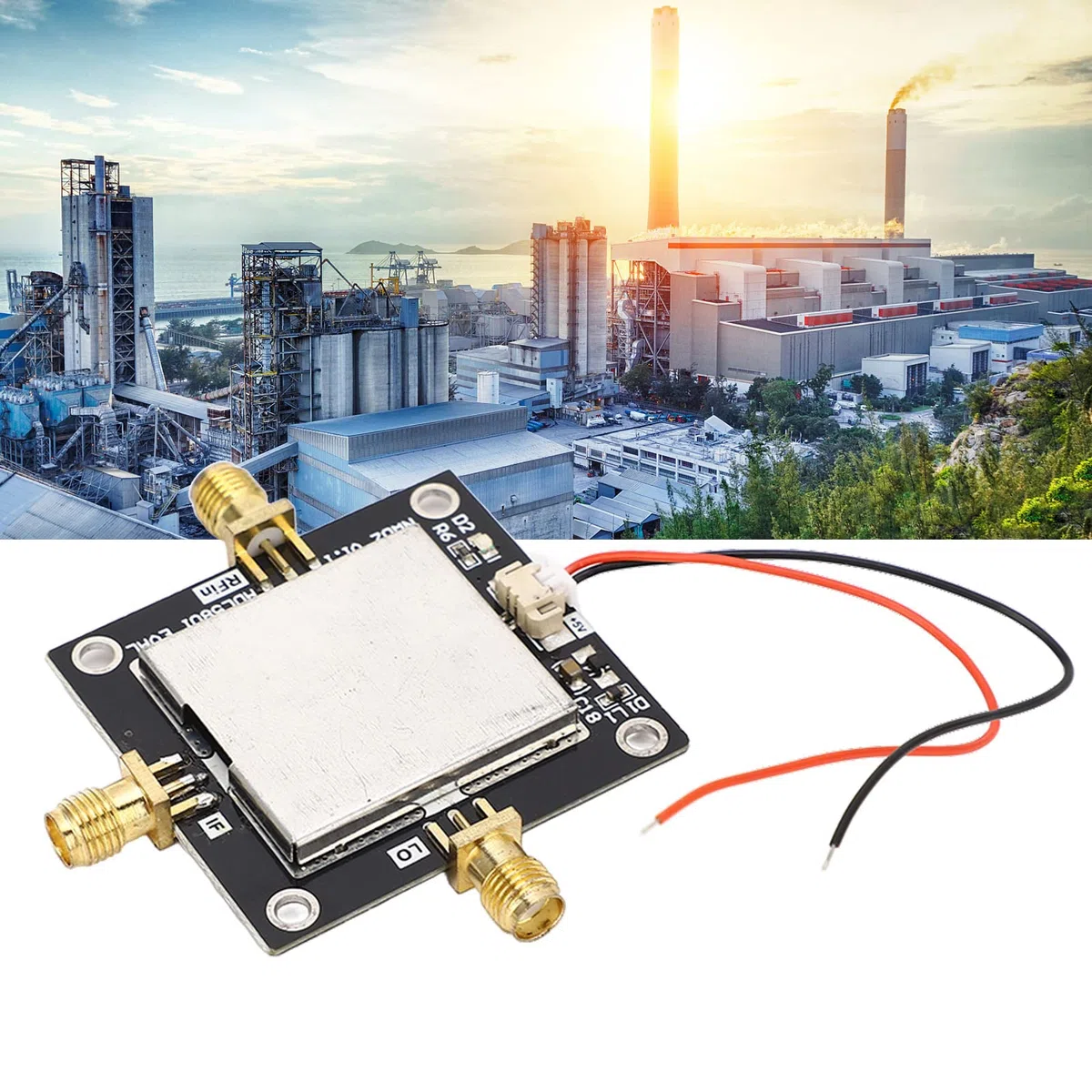

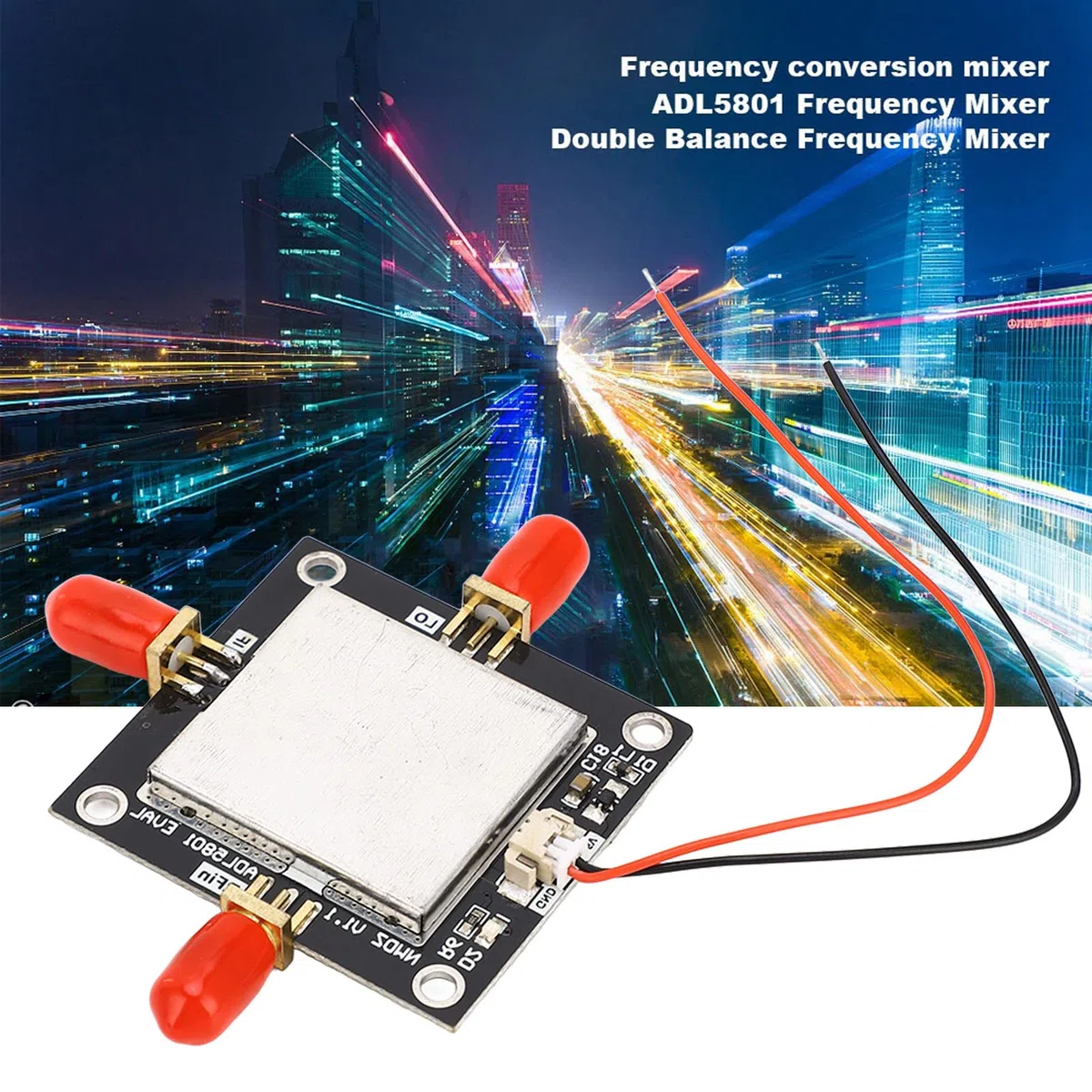

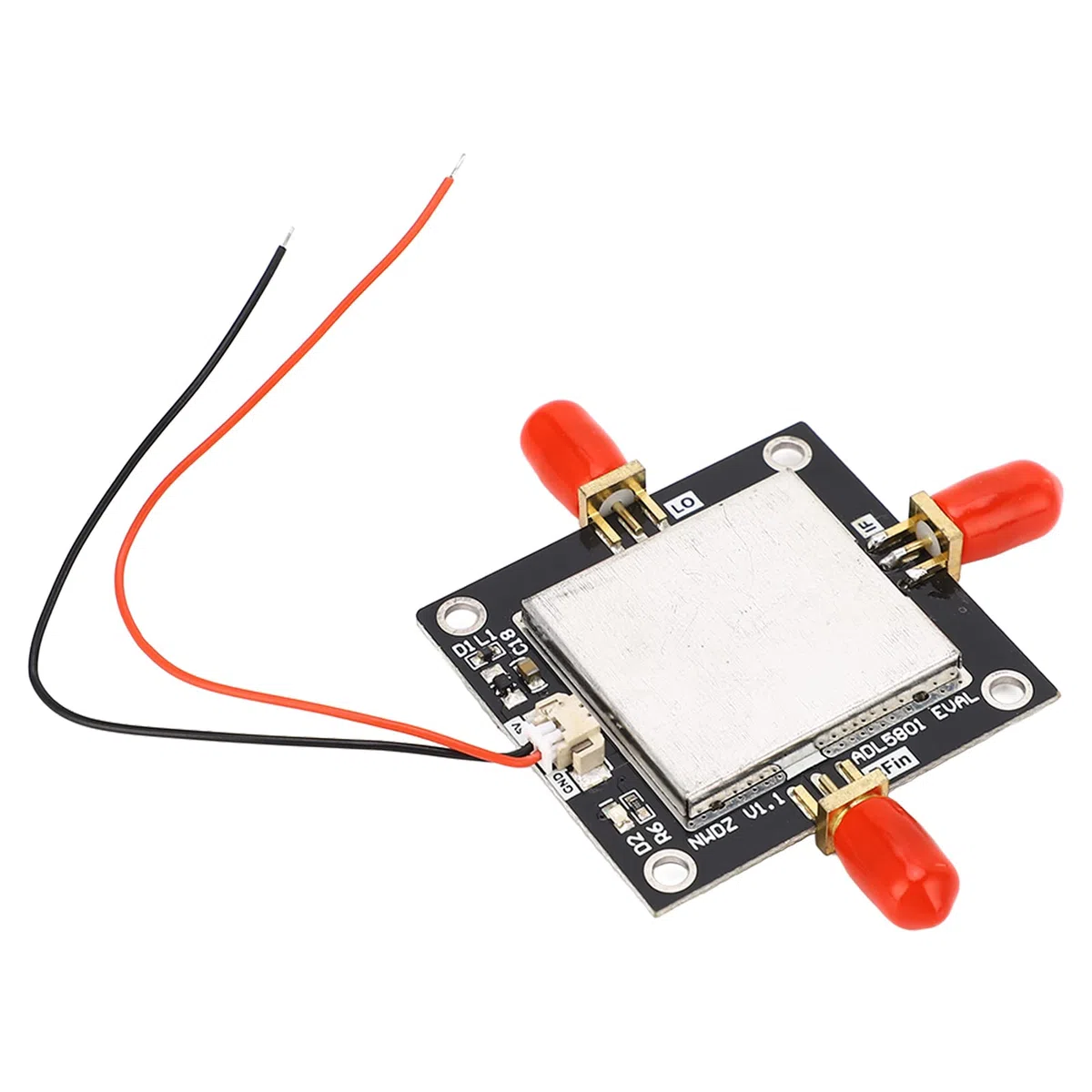

Mixer di Frequenza a Doppio Bilanciamento Mixer a Doppio Bilanciamento Mixer di Frequenza Attivo Modulo Mixer Attivo Regolazione del Bias da 10 MHz a 6 GHZ ADL5801

- Architettura di linearizzazione: i mixer di frequenza beneficiano di un'esclusiva architettura di linearizzazione che fornisce prestazioni di ingresso IP3 migliorate a livelli di ingresso elevati. L'elevata linearità di ingresso consente a questo dispositivo di essere utilizzato in applicazioni cellulari impegnative in cui i segnali di blocco in banda possono causare il degrado delle prestazioni dinamiche.

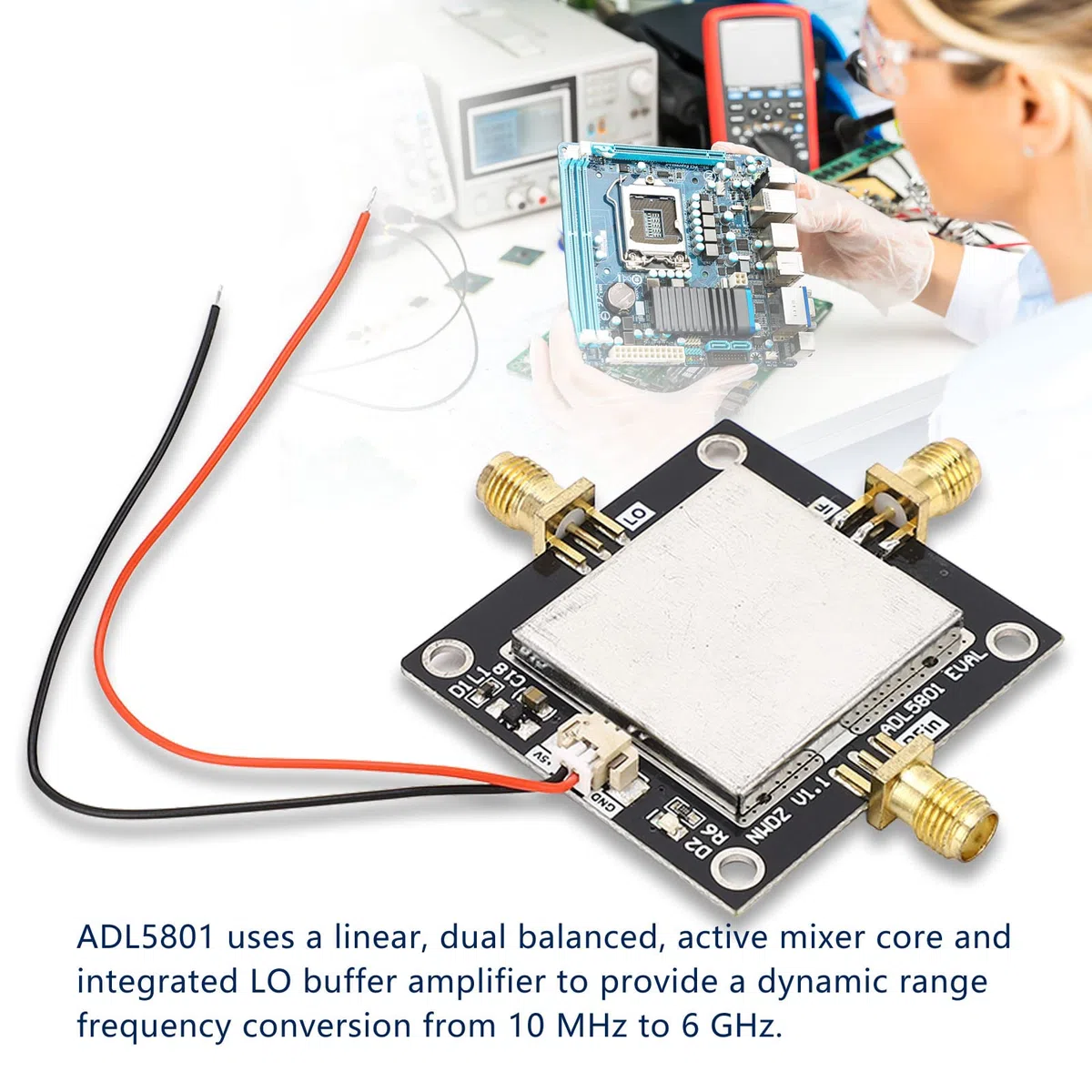

- Applicazioni principali: L'ADL5801 fornisce una conversione di frequenza ad gamma dinamica da 10 MHz a 6 GHz utilizzando un core mixer attivo lineare, doppio bilanciato e un amplificatore buffer LO integrato.
- Funzione di regolazione del bias: la funzione di regolazione del bias consente l'ottimizzazione della linearità dell'ingresso, della cifra di rumore SSB e della corrente CC utilizzando un singolo pin di controllo. Viene fornito un rilevatore di potenza in ingresso opzionale per il controllo adattativo della polarizzazione. La funzione di polarizzazione adattiva consente al componente di fornire eccellenti prestazioni di ingresso IP3 anche in presenza di grandi segnali di blocco. Quando l'agente
- Dettagli del lavoro: una disposizione bilanciata del mixer attivo comporta una perdita da LO a RF e da LO a IF tipicamente superiore a -40 dBm. L'uscita a media frequenza è progettata per un tipico guadagno di conversione della tensione di 7,8 dB con un carico di 200 Ω. L'ampia gamma di frequenze dell'uscita IF a collettore aperto consente all'ADL5801 di essere utilizzato come upconverter varietà di applicazioni di emissioni.
- Lavorazione superiore: ADL5801 è prodotto utilizzando il processo IC premium di SiGe. Il dispositivo è offerto in un contenitore LFCSP da 4 mm x 4 mm e funziona nell'intervallo di temperatura da -40°C a +85°C.
